O kit óptico

Finalmente, depois de algumas explicações, começarei a parte prática! Neste post contarei sobre como comprei os espelhos (primário e secundário), a ocular e a aranha (suporte do espelho secundário).

Após a decisão de não fazer o espelho primário pesquisei e encontrei alguns ATMs:

• Sebastião Santiago Filho;
• Omega Centauro;
• Sandro Coletti.

Certamente existem outros ATMs, lembro-me de ter encontrado kits para venda no mercado livre também.

Após uma análise dos preços, acessórios e opções de kits, muito me chamou atenção o ATM Sebastião Santiago Filho. Além disso, encontrei em fóruns e outros blogs pessoas falando muito bem das ópticas dele.

Dentre as várias opções escolhi o kit intermediário 2 com estojo, que veio com os dispositivos citados no primeiro parágrafo. Por quê?

• Acho que a abertura (180mm) é suficiente para visualizar corpos celestes do céu profundo, como galaxias;
• A abertura permite a construção do telescópio em um tubo de PVC de 200mm de diâmetro, que é mais fácil de encontrar;
• A distância focal do espelho primário é menor que a do kit básico 2, com isso a razão focal (WTF!?) é menor, mais aprorpiada para a observação do céu profundo;
• Com distância focal menor, o comprimento do tubo também é menor, tornando o telescópio mais portátil;
• Vem com a aranha e a ocular (o kit básico não vem)
• Vem com um estojo, sou fresco.

Não sou (muito) anti-social, mas prefiro sempre a impessoalidade. Pude resolver TUDO POR EMAIL, efetuei o depósito e recebi o kit. O ATM Sebastião Santiago Filho foi bastante atencioso e colocou-se ao dispor para tirar qualquer dúvida durante a montagem. Como moro em Florianópolis, a encomenda veio por sedex, R$26. Muito eficiente! O kit veio dentro do estojo, muito, muito bem protegido. As peças que ele fez, para um leigo como eu, parecem ser muito boas, profissionais mesmo.

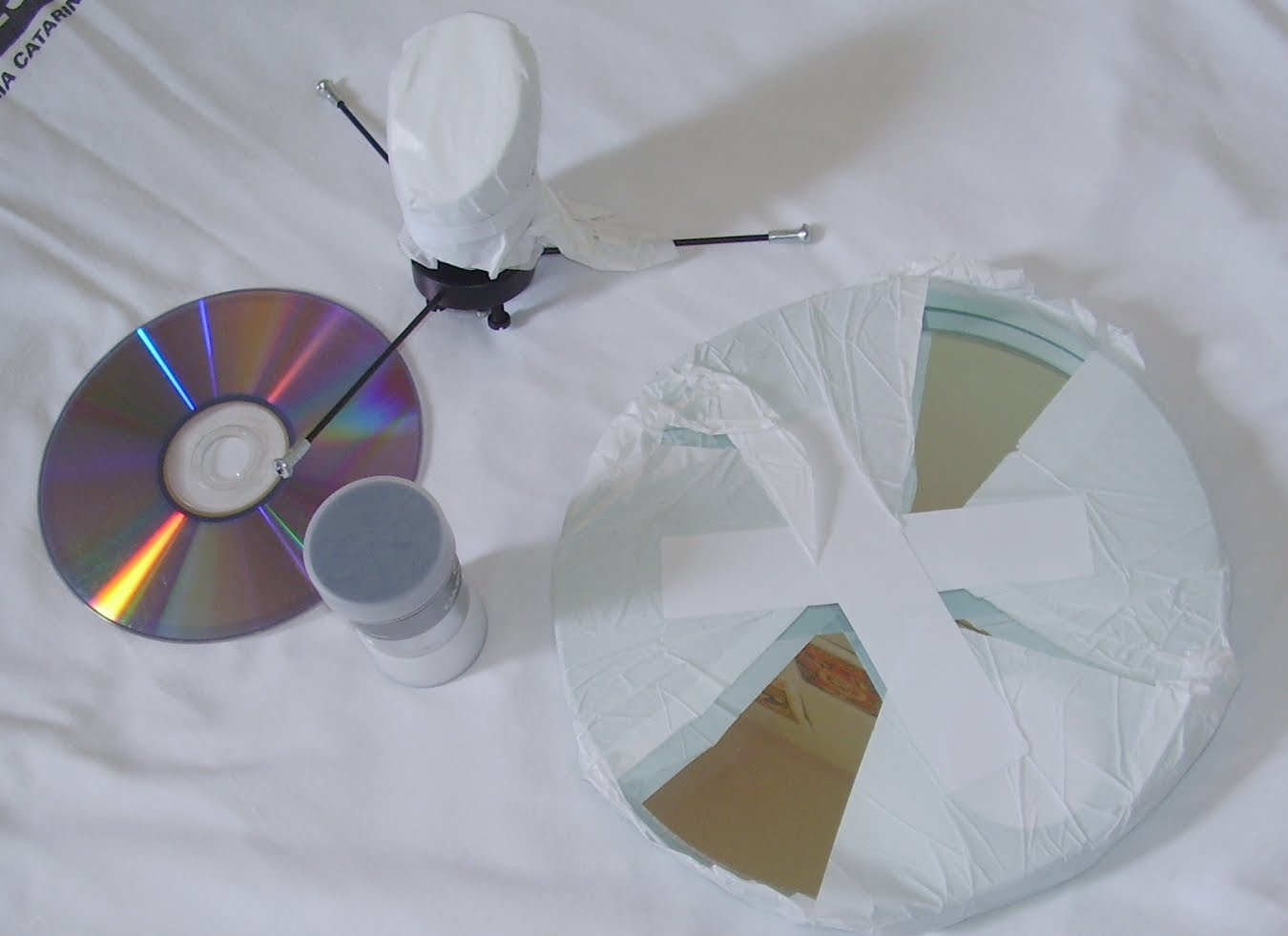

Kit óptico. Aqui estão o espelho primário, a aranha, o espelho secundário (já está preso à aranha), a ocular e o CD com o projeto. O CD aqui ajuda também na percepção do tamanho das peças.

A ocular é a única peça que não é manufaturada por ele. Não entendo absolutamente nada de ocular. Sei mais ou menos para que serve (aumentar a imagem e proporcionar alívio de olho). Tomara que ela seja apropriada para aquilo que quero ver!

A "ficha técnica":

• Espelho primário com 180mm de abertura;
• Distância focal do espelho primário de 1063mm;
• Ocular Plössl 9mm 1,25", da Celestron.

Quando eu estiver colocando essas peças todas no telescópio explico melhor para que servem. No próximo post começo a colocar a mão na massa.

Espelho primário

Como já disse na apresentação, construir um telescópio envolve uma série de tarefas que são - pelo menos para mim, cujas habilidades manuais são, no mínimo, pouco desenvolvidas - COMPLEXAS.

E quando digo "complexas" estou falando principalmente do espelho primário. Então vou explicar mais ou menos o que envolve você mesmo construir o espelho.

Em primeiro lugar você tem que escolher a abertura (abertura = diâmetro) do espelho. Feito isso tem que, em alguma vidraçaria, construção, seja lá o que for, encontrar um vidro com cerca de 19mm de espessura. Para cada lente, você precisará de dois blocos de vidro.

Agora é preciso cortar o vidro. É você que vai fazer isso. Para isso é necessário construir uma fresa (quê?). Com a ajuda de abrasivos, paciência, o vidro será cortado. Esse vídeo é muito bom pra entender esta etapa:

No vídeo, a fresa é o objeto circular utilizado para o corte. O abrasivo está misturado à água que é colocada sobre o vidro.

Feito isso é hora do desbaste (lixar o vidro). Nesta etapa você fará o vidro ficar côncavo. Isto envolve uma série de movimentos específicos, repetidos, esfregando um bloco de vidro no outro (um bloco é o espelho, o outro é chamado de ferramenta), com abrasivos diferentes. Horas, dias e semanas de trabalho. Para conhecer todos os movimentos, onde lixar, etc., você pode visitar o site do Observatório Phoenix. Para ter uma idéia, veja este vídeo:

Neste vídeo, a ferramenta é o bloco de vidro que está por cima. O liquido é água com abrasivo.

Então, finalmente você tem um espelho côncavo (ou não). Não exatamente um espelho, mas sim uma lente. Pra virar um espelho é necessário metalizar. Isso você não faz em casa. O ideal é mandar para alguma vidraçaria ou fábrica de espelhos (não econheço em Floripa) e acompanhar o processo. Daí sim, o espelho está pronto, e espero que cada fóton seja refletido para o mesmo lugar.

Como já disse, minhas habilidades manuais são limitadas, não consigo me imaginar fazendo estes procedimentos e obtendo um resultado satisfatório. Certamente um dia vou me aventurar em fazer o meu próprio espelho, mas não logo de cara, pois um resultado ruim me desanimaria para sempre.

Através pesquisas descobri que posso comprar espelhos prontos de ATMs experientes. Enfim, alonguei-me demais na explicação do porquê de não fabricar o espelho, então vou falar do kit óptico no próximo post.

Telescópio Newtoniano

Neste post farei uma brevíssima apresentação do telescópio que montarei. Será um telescópio newtoniano com montagem dobsoniana.

Sobre a montagem (dobsoniana), basta eu dizer que define a maneira como o suporte que segura o tubo vai se comportar, ou seja, os movimentos que o tubo poderá fazer e a constituição física do suporte. Por enquanto ainda não entendo direito o seu funcionamento, pois não cheguei nesta etapa. A verdade é que escolhi esta montagem por ser considerada a mais simples para a construção.

Já o "newtoniano" está relacionado com o tipo de dispositivo óptico utilizado para captar a luz. Existem basicamente 3 tipos de telescópios, sendo o refletor, o refrator e o catadióptrico. O primeiro utiliza espelhos, o segundo lentes e o terceiro uma combinação de lentes e espelhos. O "newtoniano" refere-se a uma das maneiras de se construir um telescópio do tipo refletor. Para maiores dúvidas, este site é MUITO BOM.

Abaixo uma ilustração, retirada da wikipedia, do funcionamento de um telescópio newtoniano:

A linha tracejada vermelha representa o trajeto percorrido pela luz dentro do telescópio. A luz entra paralela e é refletida pelo espelho primário, que é côncavo. Depois é refletida e desviada pelo espelho secundário. No foco (onde as linhas tracejadas se encontram) é colocada uma ocular, que permite a ampliação da imagem.

Basicamente é isso. No próximo post Em breve contarei sobre como comprei os espelhos!

Apresentação

Há tempos desenvolvo um interesse por astronomia. Disso surgiu a vontade de "ver com meus próprios olhos" corpos celestes como planetas, nebulosas e galáxias. Assim, comecei a me interessar por telescópios.

Telescópios não servem simplesmente para aumentar a imagem. Essa é uma das características mais exploradas por quem vende telescópios, e é uma das menos importantes. Portanto, antes de comprar um, pesquise sobre o assunto, pois telescópios cuja propaganda principal é o aumento provavelmente são ruins, vendidos por alguém que não entende do assunto ou que quer te enganar!

Na aba Links existem alguns sites interessantes para conhecer um pouco mais sobre o funcionamento do telescópio e descobrir como escolher o mais adequado para as suas aspirações.

Após diversas pesquisas na internet sobre como comprar, preços, etc. vi que o telescópio que precisava era relativamente caro. O desejo de ver objetos como nebulosas e galaxias, que são menos luminosos, requer telescópios com maior abertura e mais caros.

A abertura (diâmentro do espelho primário) que preciso é entre 150mm e 200mm, e os telescópios com essa abertura custam no mínimo R$1200 (os de 150mm).

E agora? Desistir? Jamais!

Durante minhas viagens pela internet me deparei com o Observatório Phoenix e um link tentador: Faça seu telescópio.

Comecei então a destrinchar o manual. Quanto mais lia, mais animado ficava, e mais possível parecia construir um telescópio bom e barato. Lia, lia, lia... e as coisas foram ficando cada vez mais complexas.

A construção do espelho do telescópio é explicada detalhadamente, mas, mesmo assim, não tenho coragem de me aventurar nisso por enquanto. A chance de dar algo de errado na minha primeira tentativa, o trabalho necessário, e o medo de desistir para sempre depois de alguma frustração me fizeram pensar por mais tempo.

Outro grande fator complicador é eu morar na bela Florianópolis. Aqui, tudo que foge do padrão é mais difícil de encontrar. Se você está a procura de praia, "baladinha", carnaval, etc., é aqui, amigo. Mas se quiser construir um telescópio...

Após algum período de adiamento e pesquisa, fui encontrando sites de construtores de telescópio (ATM) que comercializam seus espelhos. Agora sim! Decidi iniciar a minha empreitada comprando os espelhos, aumentando a chance de sucesso. Comprei um belo kit do ATM Sebastião Santiago Filho, que contém as peças mais complexas da construção e um manual de como construir o que falta.

A partir de agora vou contar a minha saga neste universo ainda desconhecido: a construção de um telescópio em Florianópolis.
